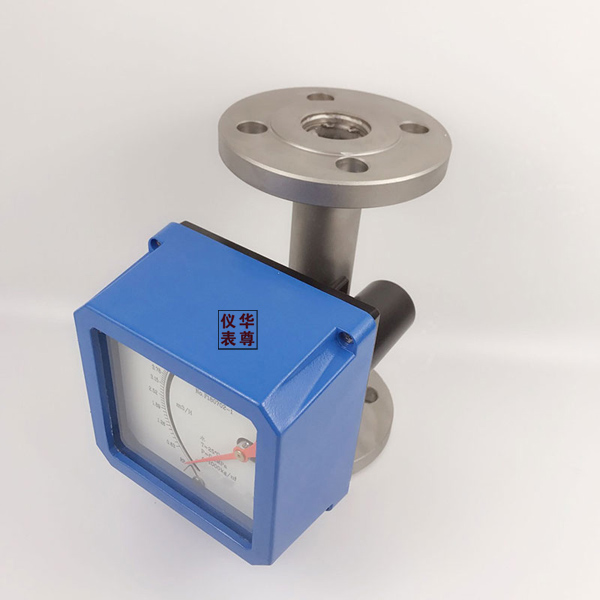

金屬轉子流量計的選型與安裝

金屬轉子流量計的選型

1、遠傳輸出型金屬轉子流量計的選用，要選擇適合使用場所防爆類型要求的流量計；安裝時還應注意儀表通電后的外殼緊固及接線口的密封，已達到防爆、防護、防侵蝕的要求。

2、對于被測介質溫度過高(＞200℃)或過低的場所，通常要對流量計的傳感器部分采取保溫或隔熱措施，為保證信號轉換器------指示器正常工作的環境溫度，應選擇高溫指示器。

3、對于有些需采取保溫或冷卻的被測介質，要選擇夾套型流量計。

4、對于流量計入口介質的壓力不穩，尤其用于氣體測量，為保證精度和使用壽命，應選用阻尼結構。

5、對于介質要求的壓力等級較高，超過標準壓力等級時，在選型時請選擇高壓型結構，高壓型采用帶頸對焊鋼制管法蘭。

6、金屬轉子流量計的測量準確度一般為2．5級，當要求測量準確度較高時，則不宜選擇金屬轉子流量計。


金屬轉子流量計安裝要求

1、安裝前，應將流量計運輸保護用的頂桿、填充物、皮筋等取出，使浮子改變一定的位置，檢查轉換器動作狀態，認為不正常時，應進行調整。

2、流量計應垂直安裝在無振動的管道上，要保證測量管傾斜度小于5°，且應加裝旁路，便于維護和清洗而不影響生產。

3、流量計安裝時應用水平儀嚴格校準，且組裝時不應受應力，垂直安裝型轉子流量計介質流向?yàn)樽韵露希桨惭b型轉子流量計介質流向應與其標示方向一致。為方便使用和拆檢，一般要求安裝閥組。

4、遠傳型金屬轉子流量計其遠傳部分是靠磁性與轉子耦合的，若介質中含有易被磁性物質吸附的小顆粒，則轉子易被磨損和卡塞，造成測量不準或無法測量，解決的辦法是在前面加裝磁過濾器。

5、在流量計上游應安裝閥門，在下游5～10倍儀表口徑處安裝流量調節閥。

6、儀表無嚴格上游直管段長度要求，但也有制造廠要求安裝流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段或者(2-5)D長度，實際上必要性不大。
